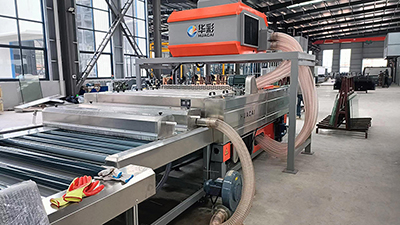

Горизонтальная моечная машина для стекла

Отправить запрос
  • Горизонтальная моечная машина для стекла
  • Горизонтальная моечная машина для стекла
  • Горизонтальная моечная машина для стекла
  • Горизонтальная моечная машина для стекла
  • Горизонтальная моечная машина для стекла
  • Горизонтальная моечная машина для стекла

Компания Huacai предлагает услуги по разработке широкого ассортимента машин для мойки стекла шириной 1200 - 3500мм по индивидуальному заказу. В каталоге также представлены стандартные модели моечных машин: QX1600, QX1800, QX2000, QX2500, QX3000, что гарантирует быструю доставку. Моечные машины для стекла типа В подходят для стандартного плоского стекла, моечные машины типа С, D и Е идеально подходят для мойки энергосберегающего стекла. Вы можете выбрать наиболее подходящую систему для мойки стекла в соответствии с типом стекла, размером стекла, скорости очистки и сушки стекла, что позволит повысить эффективность производства стекла и значительно улучшить его качества.

Технические характеристики
Макс. ширина стекла 1200мм-3500мм
Мин. ширина стекла 300×300мм
Толщина стекла 3～25мм
Скорость транспортировки до 15м/мин
Источник питания 380В 50Гц (настраивается в соответствии с параметрами источника питания заказчика)
Общая мощность Зависит от модели оборудования
Общие сведения

Моечная машина для стекла обладает горизонтальной конструкцией и состоит из секции загрузки, секции мойки, секции загрузки и разгрузки, воздуходувки, электрического шкафа управления и другого оборудования.

Характеристики
  • Каркас машины сварен из высококачественных профилей, покрытых лаком высочайшего качества;
  • Транспортирующие ролики изготовлены из полностью вулканизированной резины высокой прочности, диаметр роликов составляет 60мм, 85мм и 100мм;
  • Секция загрузки и предварительного ополаскивания оснащена поддоном для воды из нержавеющей стали и шлангом для распыления воды. Все детали и комплектующие, контактирующие с водой, изготовлены из нержавеющей стали для предотвращения ржавчины. Днище резиновых транспортных роликов погружается в воду для ополаскивания стекла, что предотвращает попадание загрязнений в резервуар для воды и исключает возможность оцарапывания поверхности стекла и роликов;
  • Секция мойки оснащена высокопрочным винтовым подъемником. Верхняя часть секции сушки и мойки моторизирована для функций подъема и опускания, что значительно упрощает эксплуатацию оборудования и его техническое обслуживание;
  • Три пары щеточных валиков используются для чистки энергосберегающего стекла и стекла с покрытием;
  • Секция сушки характеризуется компактными размерами, низким уровнем шума и высокой производительностью. Вентиляторы устанавливаются над сушильной секцией, что значительно сокращает занимаемую площадь. Сетчатые фильтры для тонкой очистки установлены на впускных отверстиях в корпусах вентиляторов, которые, в свою очередь, окружены звукопоглощающими материалами для снижения рабочего шума без ущерба для мощности воздушного потока. Две пары воздушных ножей изготовлены из нержавеющей стали и подвержены технологической обработке. По сравнению с традиционным методом сушки, воздушные ножи обеспечивают непревзойденную эффективность сушки без необходимости нагревания, а качество сушки не ухудшается с течением времени.
  • Механизм переключения приводится в действие конической зубчатой передачей, что обеспечивает высокую стабильность и надежность;
  • Система повторного использования воды предназначена для управления водоснабжением, экономии водных ресурсов и снижения производственных затрат. Резервуары для воды изготовлены из высококачественной стали. Соединения водяных насосов оснащены быстросъемными заглушками, что позволяет легко и быстро вынимать емкости для очистки;
  • Электронная система управления оснащена двигателем, воздуходувкой, водяным насосом, конвейером, осветительным и подъемным устройством, которые управляются соответствующими кнопками. Горизонтальная машина для мойки отличается умной конструкцией, эстетичным дизайном, удобством эксплуатации, главным приводом с частотно-регулируемым приводом и цифровым индикатором толщины стекла. Высота подъема конструкции контролируется энкодером TOKY и умным цифровым измерителем;
  • Крышка моечной машины изготовлена из нержавеющей стали, что гарантирует ее высокую прочность и чистоту;
  • В системе водоснабжения с собственной циркуляцией может использоваться водопроводная вода и деионизированная вода в качестве источника водоснабжения (оборудование для деионизации не входит в состав линии ламинирования плоского стекла).

Примечание: из-за нестабильности энергосберегающего стекла, необходимо уделять пристальное внимание ежедневному обслуживанию моечного устройства. Энергосберегающее стекло рекомендуется мыть деионизированной или чистой водой (d- < 3мг/л, электропроводность< 20µs /см, PH:6-8).

Стандартные модели моечных машин для стекла (доступны индивидуальные решения)

*Параметры ниже приведены для справки. Доступна услуга разработки оборудования на заказ.

Модель Макс. ширина стекла (мм) Мин. размер стекла (мм) Толщина стекла (мм) Скорость транспортировки (м/мин) Мощность (кВт) Щетки (пары) Диаметр щеточного валика (мм) Диаметр транспортного ролика (мм) Число резервуаров для воды Воздушные ножи (пары) Высота (мм) Габариты (мм)
QX1600B 1600 300*300 (диагональное расположение) 3～19 1.0-5.0 18.59 3 120 60 2 2 860±20 5040×2300×2600
QX1600D 1600 300*300 (диагональное расположение) 3～19 1.0-12.0 39.59 3 120 60 2 4 860±20 6700×2300×2600
QX1800B 1800 300*300 (диагональное расположение) 3～19 1.0-5.0 22.09 3 120 60 2 2 860±20 5040×2500×2600
QX1800C 1800 300*300 (диагональное расположение) 3～19 1.0-5.0 21.09 3 120 60 2 2 860±20 5040×2300×2600
QX1800D 1800 300*300 (диагональное расположение) 3～19 1.0-12.0 39.59 3 120 60 2 4 860±20 6500×2400×2600
QX2000B 2000 300*300 (диагональное расположение) 3～25 1.0-8.0 26.4 3 160 85 1 2 900±20 6600×3000×2600
QX2000C 2000 300*300 (диагональное расположение) 3～25 1.0-8.0 26.4 3 160 85 2 2 900±20 6600×3000×2600
QX2000D 2000 300*300 (диагональное расположение) 3～25 1.0-12.0 44.9 3 160 85 2 2 900±20 6600×3000×2600
QX2500B 2500 300*300 (диагональное расположение) 3～25 1.0-8.0 26.4 3 160 85 1 2 900±20 6600×3500×2600
QX2500C 2500 300*300 (диагональное расположение) 3～25 1.0-8.0 26.4 3 160 85 2 2 900±20 6600×3500×2600
QX2500D 2500 300*300 (диагональное расположение) 3～25 1.0-12.0 44.9 3 160 85 2 2 900±20 6600×3500×2600
QX2500E 2500 300*300 (диагональное расположение) 3～25 1.0-15.0 50.63 3 160 85 3 4 900±20 7600×3500×2600
QX3000D 3000 450*450 (диагональное расположение) 3～25 0.0～12.0 43.61 3 160 100 3 3 900 7600×4500×2600
QX3000E 3000 400*400 (диагональное расположение) 3～25 1.0-15.0 50.63 3 160 100 3 4 900±20 8000×4000×2600
